Измерение и анализ показателей качества электроэнергии

Система электроснабжения функционирует беспрерывно и невоз-можно представить современный мир без применения электрических устройств. Современный быт человека немыслим без искусственного освещения, мультимедийных устройств, оборудования, применяемого для повышения комфортных условий проживания человека.

На промышленном уровне электроэнергия является одновременно источником грубых сил, выполняемых трудоемкую работу, и выполняет тонкую функцию носителя информации, управляющих сигналов и выпол-нения алгоритмов, заложенных в программу.

Качество электрической энергии напрямую влияет на стабильность и продолжительность работы электрических устройств.
Изменения характеристик напряжения электропитания в точке пере-дачи электрической энергии пользователю электрической сети, относящих-ся к частоте, значениям и форме напряжения и симметрии напряжений в трехфазных системах электроснабжения, подразделяют на две категории – продолжительные изменения характеристик напряжения и случайные со-бытия.

Продолжительные изменения характеристик напряжения электро-питания представляют собой длительные отклонения характеристик напряжения от номинальных значений и обусловлены, в основном, изме-нениями нагрузки или влиянием нелинейных нагрузок.
Случайные события представляют собой внезапные и  значительные изменения формы напряжения, приводящие к отклонению его парамет-ров от номинальных. Данные изменения напряжения, как правило, вы-зываются непредсказуемыми событиями  (например, повреждениями оборудования пользователя электрической сети) или внешними воздей-ствиями (например, погодными условиями или действиями стороны, не являющейся пользователем электрической сети).

Применительно к продолжительным изменениям характеристик напряжения электропитания, относящихся к частоте, значениям и форме напряжения и симметрии напряжений в трехфазных системах.

За случайные события принято считать прерывания напряжения, провалы напряжения, перенапряжения и импульсное напряжение.
Измерение электрической величины может проводиться при непо-средственном подключении средств измерения в точке сети, что, в основ-ном, имеет место в низковольтных электрических системах, или с исполь-зованием измерительного преобразователя.

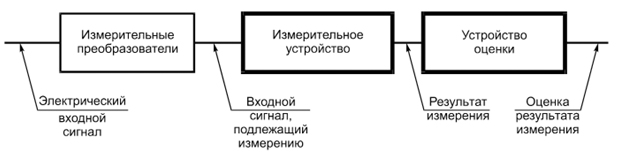

Полная измерительная цепь показана на рисунке:

Средство измерения, предназначенное для измерения показателей качества электроэнергии, может включать в себя все элементы, входящие в полную измерительную цепь (см. рисунок 1), или их часть.

Измерения в системах электроснабжения однофазного и трехфазного переменного тока могут в зависимости от задач проводиться между фазными проводами и нейтральным проводом («фаза – нейтраль»), между фазными проводами («фаза – фаза») или между нейтральным проводом и проводом защитного заземления.

Методы измерений, применяемые в настоящее время, предусматривают проведение независимых измерений в каждом канале, за исключением измерений несимметрии напряжений, которые проводятся только в трехфазных системах электроснабжения.
Мгновенные междуфазные значения напряжения могут быть измерены непосредственно или получены из мгновенных фазных (фаза – нейтраль) значений напряжения.

В ряде случаев целесообразно проводить одновременные измерения тока и напряжения и связывать результаты измерений тока в одном проводе с результатами измерений напряжения между этим проводом и опорным проводом, например, проводом защитного заземления или нейтральным проводом.
При протекании номинального (длительно допустимого) тока наибольшая допустимая температура контактных соединений не должна превышать значений, указанных в ГОСТ 10434 и других регламентирующих нормативных документах. Температура контактных соединений и проводников измеряется бесконтактным методом (пирометром или тепловизором).

Обработка результатов измерений производится отдельно для каждого расчетного периода. Допускается расчетный период разбивать на интервалы времени, соответствующие режимам наибольших и наименьших нагрузок.

Отклонения результатов измерений показателей качества электроэнергии обрабатываются в установленном порядке. Для проведения детального анализа показателей качества электроэнергии дополнительно вычисляются также следующие величины на интервале:
– наименьшее (минимальное) значение показателя качества электроэнергии;
– наибольшее (максимальное) значение показателя качества электроэнергии;
– математическое ожидание (среднее значение) показателя качества электроэнергии;
– среднее квадратическое отклонение показателя качества электроэнергии.
Для анализа причин потенциальных несоответствий дополнительно может быть использована следующая информация:
– проектная документация и технические условия на проектирование новых источников электрической энергии и на развитие электрических сетей;
– данные о предполагаемых потребителях электрической энергии новых сетевых объектов;
– выданные технические условия и заключенные договора электроснабжения;
– расчеты режимов работы электрических сетей, в том числе с нагрузками искажающих потребителей для нормальных и ремонтных схем электроснабжения;
– результаты обследований выполнения правил технической эксплуатации.

Анализ качества электроэнергии включает в себя следующие этапы:
– формирование базы исходных данных;
– проверка выполнения установленных требований к качества электроэнергии;
– оценка доминирующего влияния;
– расчёт фактического вклада по показателям качества электроэнергии;
– сравнение фактического вклада и допустимого вклада;
– определение виновника ухудшения качества электроэнергии.

По результатам анализа принимают решения о корректирующих и (или) предупреждающих мероприятиях.

После проведения соответствующих мероприятий должна быть оценена их результативность.
Оценку результативности принятых мер выполняют на основе протоколов контроля качества электроэнергии, который должен быть проведен непосредственно после выполнения указанных мероприятий, а также протоколов других измерений, необходимых для анализа качества электроэнергии.
